Standort

Die Perspektiven eines einzelnen Standorts. Sie zeigen dessen Stammdaten, seine Lage auf der Weltkarte, seinen Lageplan und die ihm zugeordneten Szenarien.

Welche Perspektiven angeboten werden, hängt von den Features des Standort Typs ab — ein Standort ohne Feature 2D Karte hat keine Perspektive 2D Karte. Die Auswahl des Standorts erfolgt in der Standortliste.

Attribute

Die Detail-Perspektive zeigt die Stammdaten des Standorts. Hier werden Name, Typ und fachliche Zuordnung gepflegt.

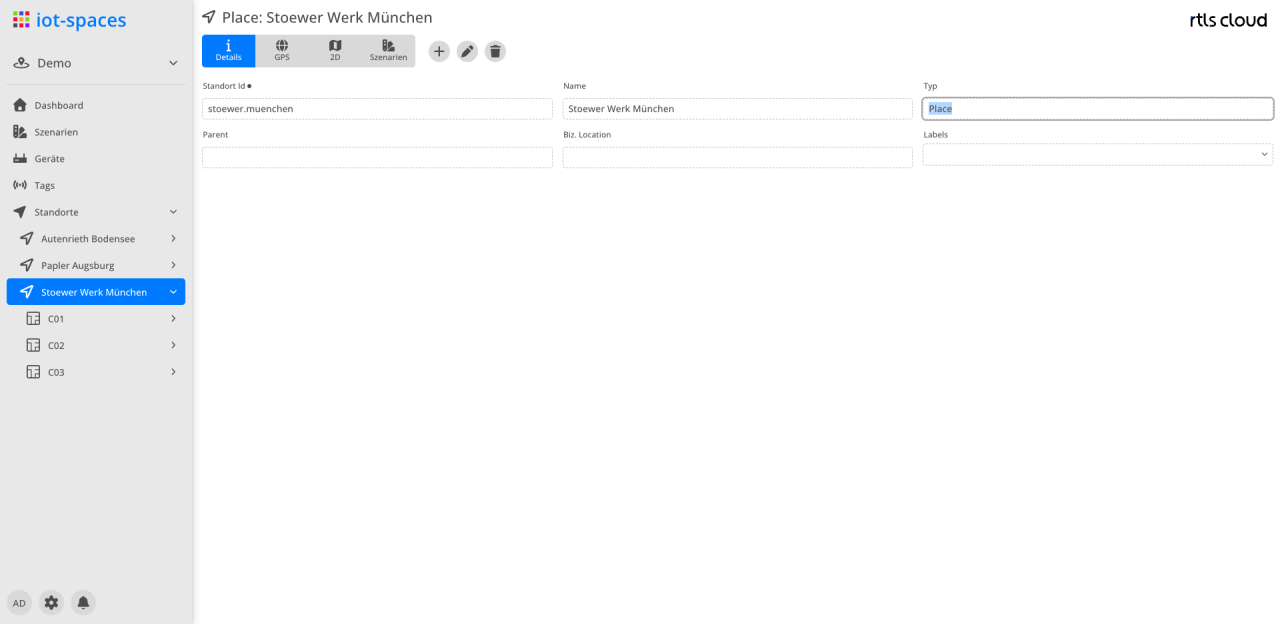

Standort Details
Feld Typ Beschreibung

Standort Id

Text

System-Id des Standorts

Name

Text

Anzeigename des Standorts

Typ

DropDown

Standort Typ; bestimmt die verfügbaren Features (z.B. GPS Karte, 2D Karte, Szenarien)

Parent

Text

Übergeordneter Standort im Baum; leer beim obersten Standort

Biz. Location

Text

Fachliche Kennung des Standorts (Business Location)

Labels

Liste

Freie Schlagworte des Standorts

GPS

In der Perspektive GPS Karte wird der Standort auf der Weltkarte georeferenziert. Die Georeferenzierung ist die Grundlage, um Positionen des Standorts in GPS-Koordinaten abbilden zu können, und steht nur für Standort Typen mit aktiviertem Feature GPS Karte zur Verfügung.

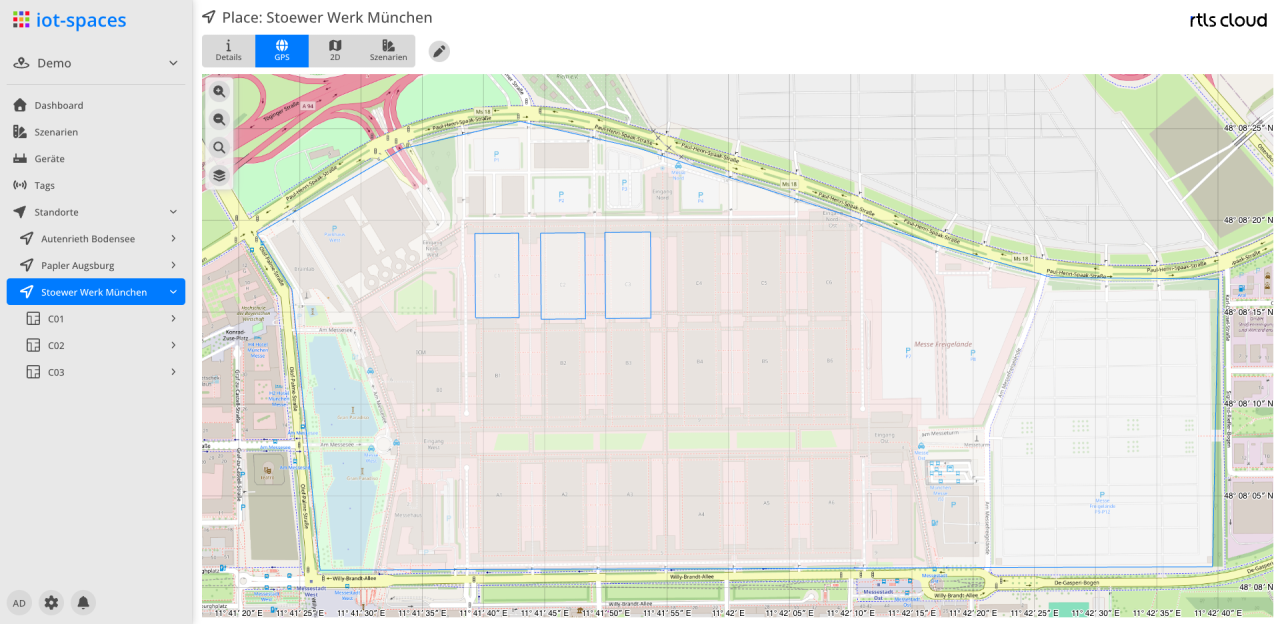

GPS

Bedienung

  • Der Standort wird auf der Karte an der gewünschten Position platziert.

  • Über die Bearbeiten-Funktion edit können Position und Ausrichtung angepasst werden.

2D Karte

Die Perspektive 2D Karte zeigt den Lageplan des Standorts. Das Kartenbild wird hochgeladen und auf die Standortgeometrie referenziert; darauf werden Zonen und Geräte platziert.

2D Karte des Standorts

Szenarien

Die Szenarien-Perspektive zeigt die Lokalisierungsszenarien, die dem Standort zugeordnet sind, samt der darin verwendeten Geräte und deren Betriebszustand.

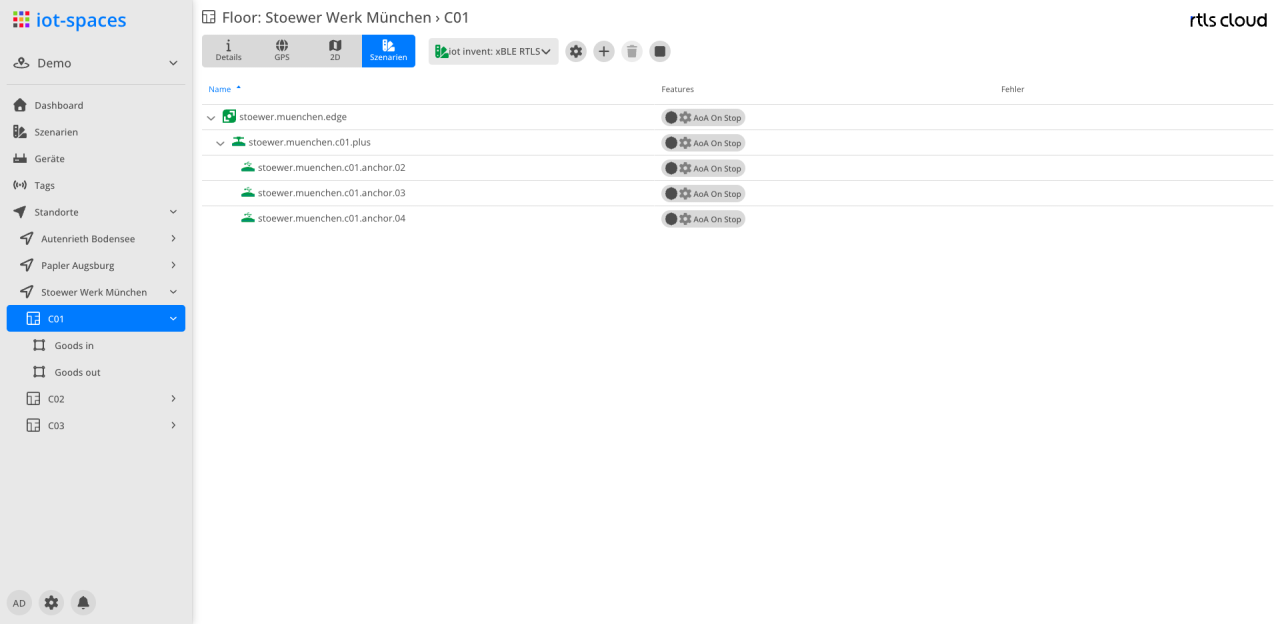

Szenarien des Standorts

Das anzuzeigende Szenario wird über die Auswahlliste in der Kopfzeile gewählt. Die Geräte erscheinen in ihrer Hierarchie — Edge, darunter die Anchor+ und deren Anchors — mit denselben Spalten wie in der Szenarien-Perspektive der Standortübersicht.

Die Verwaltung der Szenarien selbst ist unter Szenarien beschrieben.
